4種類のコンセントとは何ですか？

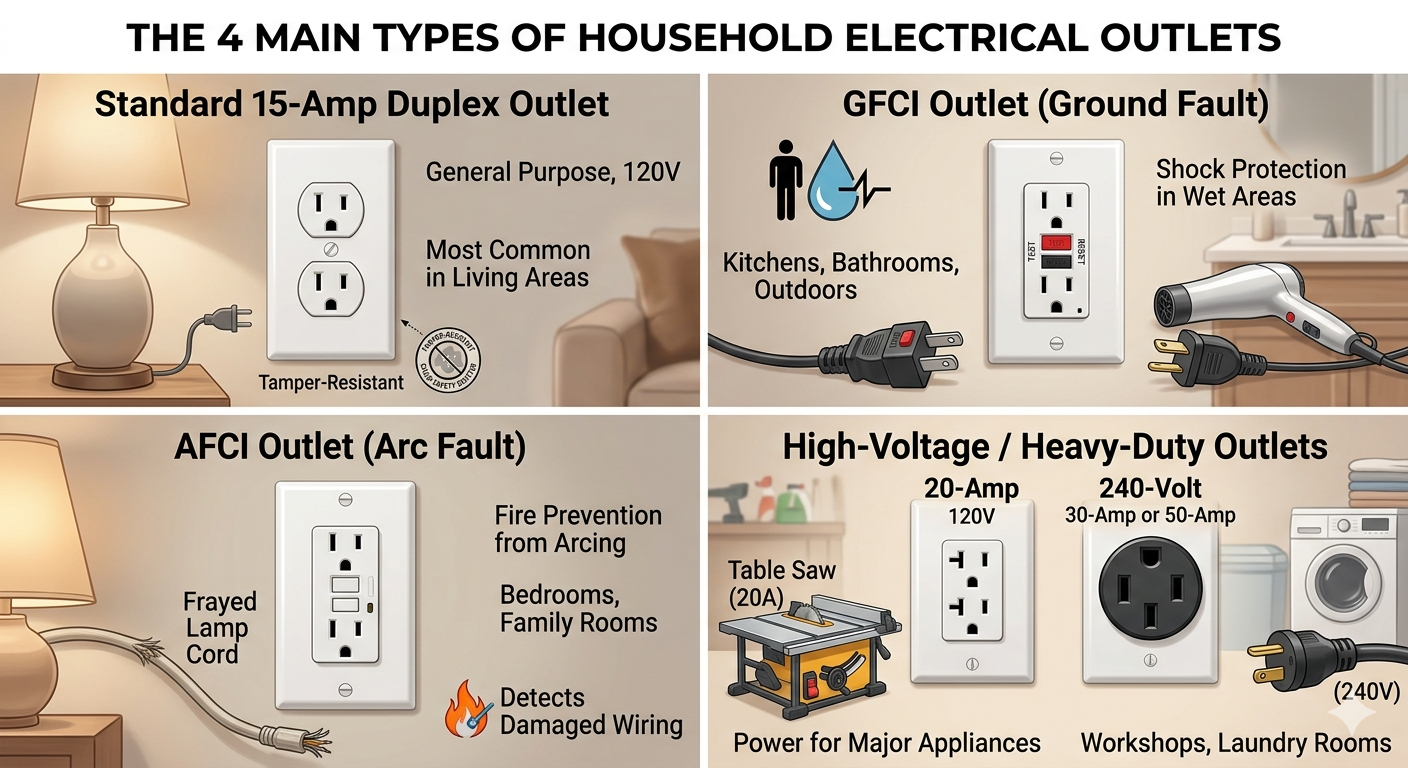

主要な 4 つのタイプ コンセント 現代の住宅用コンセントには、標準の 15 アンペア二重コンセント、漏電遮断器 (GFCI) コンセント、アーク障害回路遮断器 (AFCI) コンセント、および高電圧 20 アンペアまたは 240 ボルトの特殊コンセントがあります。 これらのコンポーネントは、家の複雑な配線システムと、スマートフォンから強力な乾燥機に至るまでの日用品との間の重要なインターフェイスです。これらのバリエーションを理解することは、単なる利便性の問題ではありません。これは電気火災予防と個人の安全にとって重要な要素です。

1. 標準の 15 アンペア二重コンセント: 家庭の主力製品

標準の 15 アンペア二重コンセントは、北米の家庭で最も普及している電源であり、低ワット電子機器での汎用用途向けに設計されています。 これらのコンセントは通常、2 つの垂直スロットと U 字型の接地穴を備えており、古い非接地 2 極設計からの進化を表しています。一般的な 1,500 平方フィートの家では、寝室、リビング エリア、廊下にこれらのコンセントが 40 ～ 60 個配置されていることがあります。

これらのアウトレットの主な機能は、一貫したサービスを提供することです。 120ボルト 供給。これらは信頼性がありますが、安全指向モデルに見られる高度な内部ロジックがありません。現代の建築基準法では、これらの標準的なコンセントを設置することが求められています。 耐タンパー性 (TR) 。 TR コンセントには、子供がヘアピンや鍵などの異物を挿入するのを防ぐ内部シャッターが付いており、この安全機能により小児の感電事故がほぼ減少しました。 95% 米国電気規程 (NEC) で強制的に採用されて以来。

2. GFCI アウトレット: 濡れた場所の必須保護

漏電遮断器 (GFCI) コンセントは、漏電が検出されると瞬時に電源を遮断し、致命的な感電を防ぐように設計された特殊な安全装置です。 「テスト」ボタンと「リセット」ボタンで識別できる GFCI コンセントは、バスルーム、キッチン、ランドリールーム、屋外スペースなど、水と電気が接続される可能性があるエリアに必須です。

GFCI の背後にあるテクノロジーは信じられないほど正確です。回路内を流れる電流のバランスを常に監視します。電流が流れていれば アウト 熱線の電流は、熱線を通って戻ってくる電流とは異なります。 中立的な 最小限の配線で 4～6ミリアンペア 、デバイスは電気が地面に（おそらく人体を通して）漏洩していると想定し、内部でトリップします。 1/30秒 。この迅速な反応が、軽いチクチク感と致命的な心臓イベントの違いとなります。

3. AFCI コンセント: 電気火災に対するシールド

アーク障害回路遮断器 (AFCI) コンセントは、危険な電気アークを検出し、電力を切断して構造火災を防ぐように設計された高度な電子コンポーネントです。 GFCI は人体を衝撃から保護しますが、AFCI は配線の損傷、接続の緩み、壁の後ろのケーブルの穴などによって引き起こされる熱関連の危険から構造物を保護します。

電気アーク放電は、電気が意図しないギャップを越えて飛び越えて発生し、多くの場合、超過するほどの激しい熱を発生させます。 華氏10,000度 - 周囲の断熱材や木造フレームに簡単に発火する可能性があります。の 消費者製品安全委員会 (CPSC) AFCI テクノロジーにより、以下のことを防ぐことができると推定されています。 50% 家庭内で毎年発生する電気火災の割合。これらのコンセントは、デジタル信号処理を使用して、「通常の」アーク (照明のスイッチを入れたときの火花など) と、コードの擦り切れによって引き起こされる「不要な」危険なアークを区別します。

4. 高電圧および 20 アンペアの特殊コンセント

高電圧 240 ボルトおよび 20 アンペアのコンセントは、標準的な回路に過負荷をかける可能性があるエネルギー集約型の機器向けに設計された専用の電源ポイントです。 20 アンペアのコンセントはニュートラル側にある小さな水平の「T」スロットで区別できますが、240 ボルトのコンセントははるかに大きく、独特の突起形状 (多くの場合、円形または 3 つの大きな角度の付いたブレード) を備えています。

これらのコンセントは標準の電子機器と互換性がありません。あ 20アンペアのコンセント 通常、キッチンや作業場で電動工具や頑丈なブレンダーを扱うために使用されます。一方、 240ボルトコンセント 電気乾燥機、レンジ、セントラル空調ユニットなどの主要な家電製品用に予約されています。これらの電化製品は大量の電流を消費するため、多くの場合、 30～50アンペア - 過熱せずに負荷を処理するには、より太いゲージの配線 (通常は 10 ゲージまたは 8 ゲージ) が必要です。

コンセントタイプの比較分析

特定のシナリオにどのコンセントが必要かをより深く理解するために、次の表では、説明した 4 つのコンセント タイプの主な特性と一般的な用途を比較しています。

電圧、安全機能、配置に基づいた 4 種類のコンセントの比較。

耐タンパー性 (TR) 設計の重要性

不正開封防止技術は、現代のコンセントでは譲れない安全機能であり、小児の感電死のリスクを大幅に軽減します。 これらのコンセントは標準コンセントと同じように見えますが、バネ仕掛けのシャッター プレートが含まれています。

シャッターは、両方のスロットに同時に同じ圧力が加えられた場合にのみ開きます。これは、標準プラグが挿入されている場合に起こります。子供がペーパークリップなどの単一の物体を挿入しようとすると、シャッターは閉じたままになります。からのデータによると、 全国防火協会 (NFPA) 、およそ 2,400人の子どもたち コンセントに物を差し込むことで、毎年深刻な衝撃や火傷を負っている人がいます。 TR アウトレットへの広範な移行は、この予防可能な危険に対する最も効果的な解決策です。

家のコンセントをアップグレードする時期

住宅所有者は、照明のちらつきやフェイスプレートの変色が発生した場合、または家が 1970 年代半ばより前に建てられ、未だに接地されていない 2 極コンセントを使用している場合は、コンセントのアップグレードを検討する必要があります。 最新の家電製品や電子機器は、敏感な内部回路を保護するために安定した接地を必要とします。

• 変色: コンセントの黄ばみや焦げ跡は内部の過熱を示しており、重大な火災の危険があります。
• プラグの緩み: コードがコンセントから抜けやすいと内部の接点が磨耗し、アーク放電が発生する可能性があります。
• 接地されていないコンセント: 2 つのプラグのコンセントを GFCI (「機器アースなし」というラベルが付いている) に交換するか、完全なアースに再配線することは、最新のラップトップとテレビの安全性にとって不可欠です。

よくある質問 (FAQ)

15 アンペアのデバイスを 20 アンペアのコンセントで使用できますか?

はい、標準の 15 アンペアのデバイスを 20 アンペアのコンセントに接続しても、デバイスは必要な量の電力のみを「引き出す」だけなので、完全に安全です。 20 アンペア定格とは、 容量 コンセントがデバイスに強制的に流す電流の量ではありません。

GFCIとAFCIの違いは何ですか?

根本的な違いは、GFCI は人を衝撃から守るのに対し、AFCI は家を火災から守ることです。 GFCI は地面への電流漏れを検出し、AFCI は危険な電気スパーク (アーク) を検出します。

GFCI コンセントはどのくらいの頻度でテストする必要がありますか?

電気安全の専門家は、月に 1 回、「テスト」ボタンを押して GFCI コンセントをテストすることを推奨しています。 「リセット」ボタンが飛び出さない場合は、内部の安全機構が故障しているため、直ちにコンセントを交換する必要があります。

一部のコンセントに緑色のライトが付いているのはなぜですか?

GFCI または AFCI コンセントの緑色のライトは、通常、デバイスに電力が供給されており、セルフテスト機能が正常に合格したことを示します。 ライトが赤になるか消える場合は、トリップまたはデバイスの故障を示します。

結論: 電気的完全性への投資

4 種類のコンセントを理解することは、安全で効率的な現代の住宅を維持するための第一歩です。 GFCI の感電防止、AFCI の火災防止、240 ボルトコンセントの高耐久電力など、それぞれが特定の重要な役割を果たします。ご自宅に適切な場所に適切なハードウェアが確実に装備されていることを確認することで、安全規定を遵守するだけでなく、家族や高価な電子機器に安全な環境を提供することもできます。

コンセントのフェイスプレートの変更は簡単な DIY 作業ですが、実際の配線の変更や新しい回路の設置は常に専門家が行う必要があることを常に覚えておいてください。 資格のある電気技師 すべての現地の建築基準と安全基準が満たされていることを確認します。
